シューター用部品

スパホイール（スチールフレーム）

  • JB-500
    JB-500タイプ
  • JB-500D
    JB-500D静電タイプ
  • JB-500_2
    JB-500鉄ホイールタイプ
  • JB-520530
    JB-520、JB-530タイプ
  • JB-540
    JB-540タイプ
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-500タイプ JB-50020 2000 50 Φ36
JB-50025 2500
JB-50030 3000
JB-50020A4 2000 40
JB-50025A4 2500
JB-50030A4 3000
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）

JB-500静電タイプ

 JB-50020D5 2000 50 Φ36
JB-50025D5 2500
JB-50030D5 3000
JB-50020D4 2000 40
JB-50025D4 2500
JB-50030D4 3000
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-500鉄ホイールタイプ JB-50020S5 2000 50 Φ36
JB-50025S5 2500
JB-50030S5 3000
JB-50020S4 2000 40
JB-50025S4 2500
JB-50030S4 3000
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-520タイプ
（ポリアセタールホイール）		 JB-52020 1992 27 Φ25
JB-52024 2397
JB-52030 2991
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-530タイプ JB-53020 2005 30 Φ25
JB-53025 2515
JB-53030 2995
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-540タイプ JB-54020 2000 20 Φ18
JB-54025 2500
JB-54030 3000

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

環境配慮型スパホイール（スチールフレーム/分解・組み立て可能タイプ）

  • JB-570
    JB-570タイプ
  • JB-570_2
    JB-570静電タイプ
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-570タイプ JB-57020 2000 50 Φ36
JB-57025 2500
JB-57030 3000
JB-57020A4 2000 40
JB-57025A4 2500
JB-57030A4 3000
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-570静電タイプ JB-57020D5 2000 50 Φ36
JB-57025D5 2500
JB-57030D5 3000
JB-57020D4 2000 40
JB-57025D4 2500
JB-57030D4 3000

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール専用受金具

  • JB-501JB-501L
    JB-501/JB-501L
  • JB-502JB-502L
    JB-502/JB-502L
  • JB-502BJB-502BL
    JB-502B/JB-502BL
  • JB-503JB-503L
    JB-503/JB-503L
  • JB-504
    JB-504
  • JB-505JB-505L
    JB-505/JB-505L
  • JB-506JB-506L
    JB-506/JB-506L
  • JB-507JB-507L
    JB-507/JB-507L
  • JB-508JB-508L
    JB-508/JB-508L
  • JB-501MJJB-501MJL
    JB-501MJ/JB-501MJL
  • JB-502MJJB-502MJL
    JB-502MJ/JB-502MJL
  • JB-501STJB-501STL
    JB-501ST/JB-501STL

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール専用受金具(ハーフタイプ)

  • JB-501H
    JB-501H
  • JB-504H
    JB-504H

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

すべりパイプ専用受金具

  • JB-511
    JB-511
  • JB-512
    JB-512
  • JB-513
    JB-513

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

シューター用ガイド部品

  • JB-55020/JB-55030
    JB-55020/JB-55030
  • JB-550CAP
    JB-550CAP

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

ガイド受金具

  • JB-551
    JB-551
  • JB-552
    JB-552
  • JB-552L
    JB-552L
  • JB-552B
    JB-552B
  • JB-552BBN
    JB-552BL

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール用ブレーキ金具

  • JB-56050
    JB-56050
  • JB-56040
    JB-56040
  • JB-56027
    JB-56027
  • JB-56030
    JB-56030

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

パネルローラー（ポリスチレンフレーム/小型ローラータイプ）

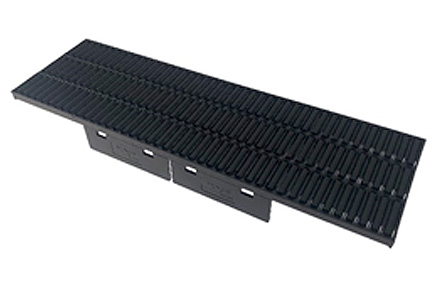

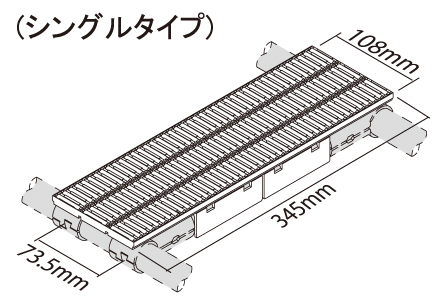

  • JB-PR1S
    JB-PR1S

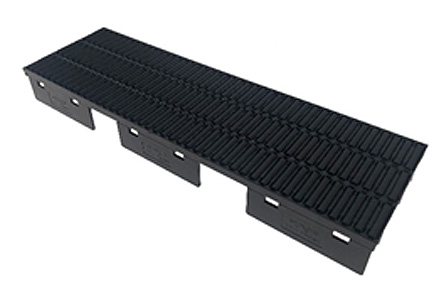

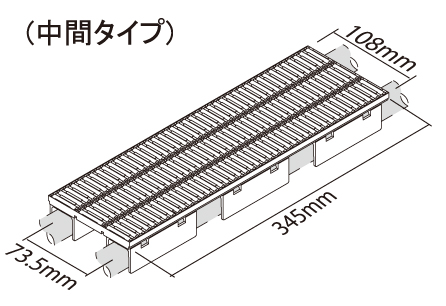

  • JB-PR1M
    JB-PR1M

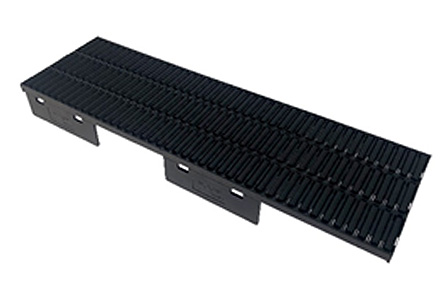

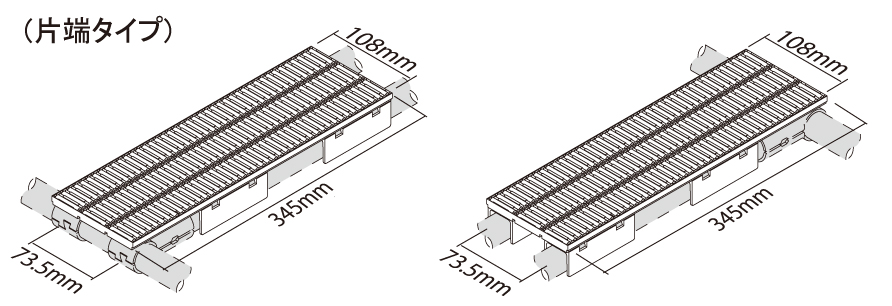

  • JB-PR1E
    JB-PR1E
【静電パネルローラー】＜静電気対策用＞表面抵抗値10³～10⁵Ω（当社測定値　保証値ではありません）
タイプ品番実長(mm)ピッチ（mm）ホイール径（mm）ジョイント質量(g)
シングルタイプ JB-PR1S 108(幅)×346 8.2 Φ6 4 307g/基
静電シングルタイプ※ JB-PR1SD 313g/基
中間タイプ JB-PR1M 6 342g/基
静電中間タイプ※ JB-PR1MD 348g/基
片端タイプ JB-PR1E 4 307g/基
静電片側タイプ※ JB-PR1ED 313g/基

※通常タイプと比較し、設置時、勾配を2°程度急にする必要があります。

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

軽量型スパホイール（アルミフレーム）

  • JB-800_40
    JB-800タイプ
    （40ピッチ）
  • JB-800_50
    JB-800タイプ
    （50ピッチ）
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-800タイプ JB-80020 2000 50 Φ36
JB-80025 2500
JB-80030 3000
JB-80020A4 2000 40
JB-80025A4 2500
JB-80030A4 3000

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール幅広（アルミフレーム）

  • JB-820
    JB-820タイプ
    （22ピッチ）
  • JB-830
    JB-830タイプ
    （40ピッチ）
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-820タイプ JB-82020 2002 22 Φ20
JB-82024 2398
JB-82030 2992
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-830タイプ JB-83020 2000 40 Φ36
JB-83024 2400
JB-83030 3000

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール幅広JB-820.830専用受け金具（ハーフタイプ）

  • JB-501WH
    JB-501WH
  • JB-502BWH
    JB-502BWH
  • JB-504WH
    JB-504WH

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール幅広（スチールフレーム）

  • JB-580
    JB-580タイプ
    （20ピッチ）
  • JB-580静電
    JB-580静電タイプ
    （20ピッチ）

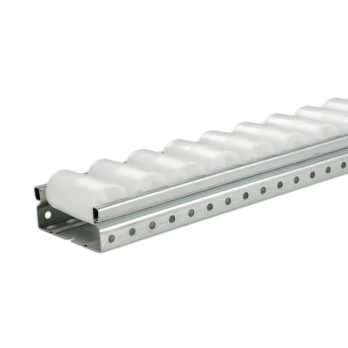

  • JB-590
    JB-590タイプ
    （40ピッチ）
  • JB-590静電
    JB-590静電タイプ
    （40ピッチ）
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-580タイプ JB-58020 2000 20 Φ18
JB-58024 2400
JB-58030 3000

＜静電気対策用＞表面抵抗値10⁶Ω以下（当社測定値　保証値ではありません）

タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-580静電タイプ JB-58020D2 2000 20 Φ18
JB-58024D2 2400
JB-58030D2 3000
タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）
JB-590タイプ JB-59020 2000 40 Φ36
JB-59024 2400
JB-59030 3000

＜静電気対策用＞表面抵抗値10⁶Ω以下（当社測定値　保証値ではありません）

タイプ品番実長（mm）ピッチ（mm）ホイール径（mm）

JB-590静電タイプ

 JB-59020D4 2000 40 Φ36
JB-59024D4 2400
JB-59030D4 3000

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール　幅広専用受け金具

  • JB-501W
    JB-501W
  • JB-502W
    JB-502W
  • JB-502BW
    JB-502BW
  • JB-504W
    JB-504W
  • JB-505W
    JB-505W
  • JB-507W
    JB-507W
  • JB-508W
    JB-508W
  • JB-501WST
    JB-501WST
  • JB-501WMJ
    JB-501WMJ
  • JB-502WMJ
    JB-502WMJ
  • JB-502BWMJ
    JB-502BWMJ
  • JB-504WMJ
    JB-504WMJ
  • JB-507WMJ
    JB-507WMJ
  • JB-501WMJS
    JB-501WMJS
  • JB-803専用接続金具
    JB-803
    (JB-820,830幅広タイプ専用接続金具)

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール幅広JB-820、830専用ガイド受け

  • JB-553
    JB-553
  • JB-553L
    JB-553L
  • JB-553BN
    JB-553BN

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード

スパホイール　幅広専用ブレーキ金具

  • JB-56022W
    JB-56022W
    (JB-820幅広タイプ専用)
  • JB-56040W
    JB-56040W
    (JB-830,590幅広タイプ専用)

製品の詳しい情報・規格についてはこちらから

製品カタログ（一覧表）をダウンロード

製品仕様書（規格表）をダウンロード
